【文章摘要】河南郑州展瑞科技生产的信号隔离器,用于监测蓄电池的电流与电压的消消耗,主要由充电器、电源电路、蓄电池、直流负载、电压和电流采样电路、EMC电路、隔离变送器、MCU、显示电路、报警电路等构成;了解更多信号隔离器产品请致电河南郑州展瑞科技服务热线:0371-56708681;

    河南郑州展瑞科技生产的信号隔离器,用于监测蓄电池的电流与电压的消消耗,小编来说说其应用:

    蓄电池电量充足时会给其后级的直流负载直接供电，蓄电池的供电电压和电流随着电量的消耗逐渐降低，如果低至最低限度后电量仍然得不到补充，则蓄电池极易会因为过放而损坏;而另一方面，蓄电池电量不足后充电器给蓄电池充电，蓄电池电压会随着电量的补充而逐步升高，如果蓄电池电压达到限值后仍然不停止充电，则蓄电池极易因为过充而损坏。因此对蓄电池电压和电流实时高精度的监测是完全有必要的，否则蓄电池极易因为过充或者过放而损坏。　　

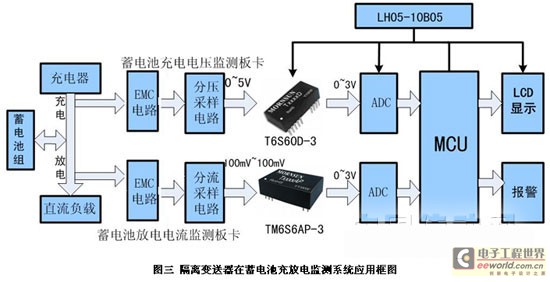

 下图为我们设计的蓄电池充放电监测系统电路框图，主要由充电器、电源电路、蓄电池、直流负载、电压和电流采样电路、EMC电路、隔离变送器、MCU、显示电路、报警电路等构成。下面详细介绍各部分的作用：

    对于蓄电池电压的监测，我们知道常见蓄电池电压有24V和12V等，为了便于电压信号采集，我们采用了分压的方式将蓄电池电压降低到0~5V的范围内，以便于信号处理;对于充放电电流的监测，我们将分流器串进充放电回路中，分流器会将放电电流转换为一个毫伏的电压信号，以便于信号处理。

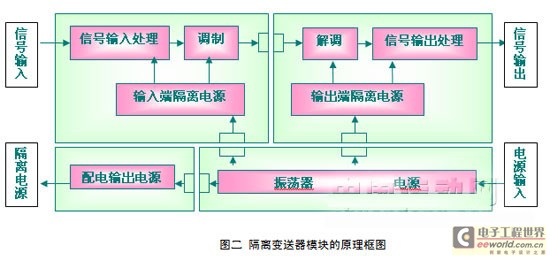

    实际应用中发现，在给蓄电池充电和放电时，如果不对信号进行隔离，则电源回路的干扰信号会通过信号通路直接传输到后级的MCU，导致MCU经常性的信号丢失甚至死机。而常规的信号隔离方式有两种，电磁隔离和光耦隔离，光耦隔离因其反应速度较慢、传输精度不高而不能使监测系统实时高精度的对蓄电池电压和放电电流进行监测，因此我们需要选择电磁隔离方案，这里我们选用了金升阳公司制造的隔离变送器模块来实现隔离干扰信号，精准变送信号。　

　
 在蓄电池电压监测回路中我们选用了隔离变送器模块T6S6D-3将输入的0~5V采样信号隔离变送为0~3V以便于后级的ADC采集;因为蓄电池的充电和放电回路采用了同一线路，所以在蓄电池放电电路中，分流器采集的电压信号是正负的，我们选用的金升阳公司的隔离变送器模块TM6S6AP-3，它能够将-100mV到+100mV范围内变化的信号线形转化为0~3V的电压信号以供其后ADC直接采集。
