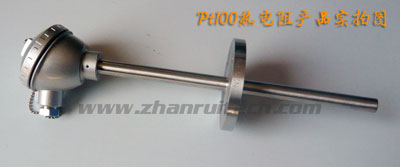

pt100热电阻_铂热电阻_装配热电阻

pt100热电阻,铂热电阻,装配热电阻工作原理：

    热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度.

pt100热电阻,铂热电阻,装配热电阻特点:

  全国统一设计产品，接口尺寸通用，互换性好；

  采用装配式结构，零件分解性好，维修方便；

  更换易损件成本低；

  规格齐全，性能稳定可靠。

绝缘电阻：

  装配铂热电阻的常温绝缘电阻应不小于100MΩ；

  装配铜热电阻的常温绝缘电阻应不小于50MΩ；

  常温绝缘电阻的试验电压为10~100V DC。

自热影响:

  铂电阻允许通过的最大电流为5mA，由此产生的温升不大于0.3℃；

热响应时间：

  在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%，所需要的时间，称为热响应时间，用τ0.5表示。

热电阻时间常数：

热电阻的公称压力：一般是指在工作温度下保护管所能承受的静态外压而不破裂。

热电阻最小插入深度：应不小于其保护套管外径的8－10倍。

绝缘电阻：

  当周围空气温度为15－35℃，相对湿度＜80％时，绝缘电阻20兆欧（电压100V）。具有防溅式接线盒的绝缘电阻应2兆欧（电压100V）

  热电阻感温元件在0℃时电阻值（R0）及其与在100℃时的电阻值（R100）比值：

    比值＝R100／R；

    分度号为Pt10、Pt100时；R100/R0=1.3850±0.001；

    分度号为Cu50、Cu100时；R100/R0=1.3850±0.002；

pt100热电阻,铂热电阻,装配热电阻选型表：

pt100热电阻,铂热电阻,装配热电阻选型说明：

◎ 选型原则

    1、据测量温度及精度要求选择感温元件。

    2、根据测量环境及介质理化特性选择保护管材质、接线盒形式、结构尺寸及安装固定形式。

    3、根据被测体的结构选择热电阻的总长度L和插入深度l（要考虑最小插入深度）。

    4、按照型号构成表结构组合出产品型号。

◎选型举例

    ZR-WZP－230 500/350表示单支、M27X2固定螺纹（其他规格螺纹应注明）防水式接线盒、保护管直径为16mm的装配式铂电阻。电阻保护管总长L＝500mm、插入深度l＝350mm。

    河南郑州展瑞科技专业生产热电阻系列产品，工业级铂热电阻（Pt100/Pt10）、铜热电阻（Cu50）；展瑞科技过硬的质量，完差的售后服务，是一家您质得信懒的仪表商；展瑞热电阻产品河南郑州服务专线：0371-56708681，免费技术支持：13525518669；
