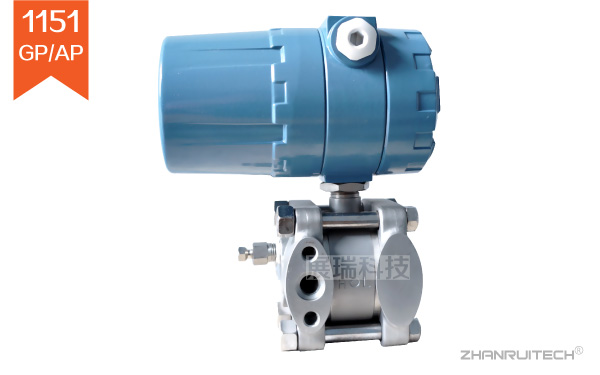

电容式压力变送器,1151电容式压力变送器产品概述：

    展瑞科技ZR-1151系列电容式压力变送器为智能型压力变送器，现场显示可选（默认不带）。产品引进国外先进技术，具有先进的设计原理，关键器件压力传感器芯体源自国内一线品牌电容式传感器，整机经过严格的组装与调试，精度高，稳定性好，与进口罗斯蒙特1151比较，可以完美代替，除外观有部分改动外，所有功能一致。广泛应用于化工，生物，医药，食品等行业对液体、气体、蒸汽压力的精准测量。

电容式压力变送器,1151电容式压力变送器工作原理：

    1151电容式压力变送器有一个可变电容的传感组件，称为“δ”室。该压力传感器是一个完全封闭的组件。过程压力、差压通过隔离膜片和灌充液硅油传到传感膜片引起位移，传感膜片和电容两极板之间的电容差由电子部件转换成4~20mA的二线制输出的电信号。电子放大电路由解调器、振荡器、振荡控制放大器、电流检测器、电流控制放大器、电流限制控制器、基准电压、稳压器等组成。通过它们对电容信号进行检测，从而控制振荡频率，再将其转换为电流输出。

    ZR-1151智能型电容式压力变送器带有HART协议功能，可在现场无标准压力源时，进行按键零点重置；用275/375/475手操器对变送器进行量程迁移，单位更改，零点重置，阻尼调整，开方信号输出，以及诊断与数字通信。

电容式压力变送器,1151电容式压力变送器技术参数：

电容式压力变送器,1151电容式压力变送器性能参数：

    1.使用对象:液体、气体和蒸汽;
    2.测量范围 0~1.5~41370KPa;
    3.输出信号，4~2OmADC。(特殊可为四线制0～1OmADC输出);
    4.供电电源:供电电源为12~45VDC，带LCD数字显示器为15~45VDC,一般工作电源为24VDC;
    5.负载:与供电电源有关。在某一电源电压时带负或能力;
          负载阻抗R与电源电压V关系式为R≤(V-12)Ω;
    6.量程和零位:外部连续可调;
    7.正负迁移
          差压变送器：最大正迁移量为测量范围上限值(URL以下同)与测量量程之差;最大负迁移为URL;
          压力变送器：最大正迁移量为URL与测量量程之差最大;负迁移量不大于大气压;
          绝对压力变送器：最大正迁移量为URL与测量量程之差；无负迁移;
    8.环境温度范围：一般变送器-26℃~70℃，带现场显示器-15℃~70℃;
    9.过载压力，不超过规定压力的1.5倍，变送器不会损坏;
    10.贮藏温度：-10℃~66℃;
    11.阻尼时间：在0.2～1.67秒内连续可调、微、低差压和法兰变送器，阻尼时间较大些;
    12.容积变化量，小于0.16cm3;
    13.指示器：现场输出指示有电流表，线性指示0～100%和平方根指示0～100%，3-1/2位LDC液晶显示器，字高13mm。输出按百分数显不;
    14.启动时间：2秒，不需要预热;
    15.防爆：本厂生产两种防爆类别变送器，a隔爆型； b本质安全型。

电容式压力变送器,1151电容式压力变送器产品选型：

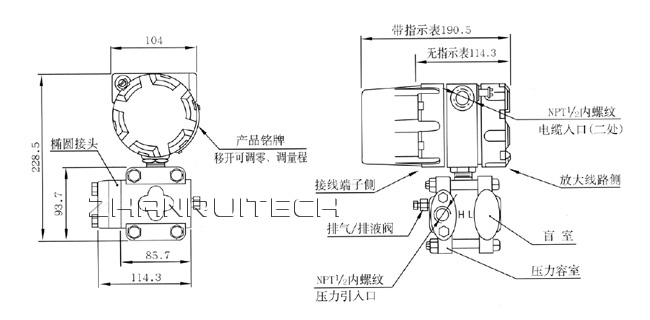

电容式压力变送器,1151电容式压力变送器外形尺寸：

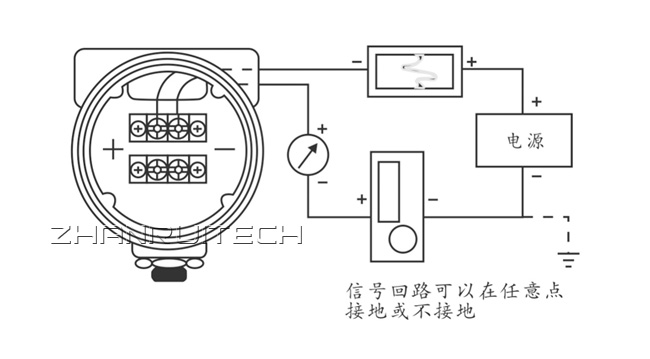

电容式压力变送器,1151电容式压力变送器接线方式：

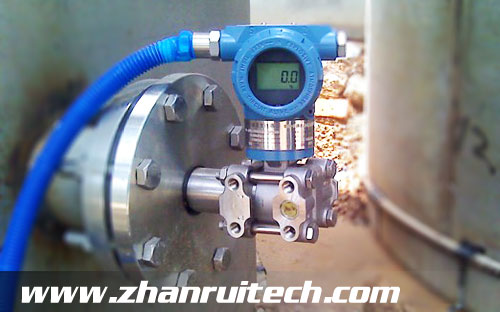

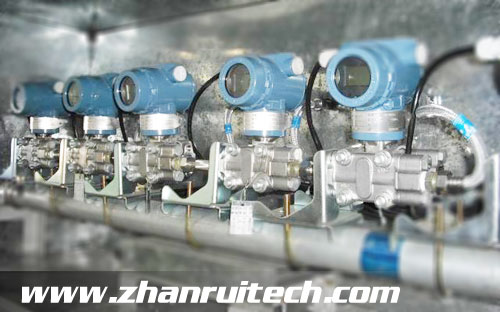

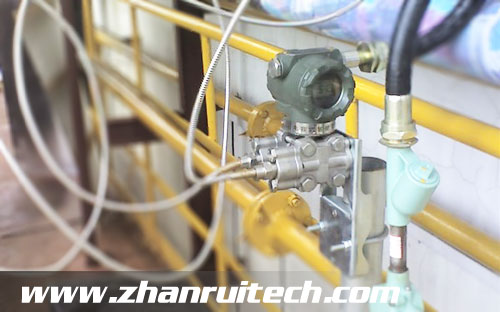

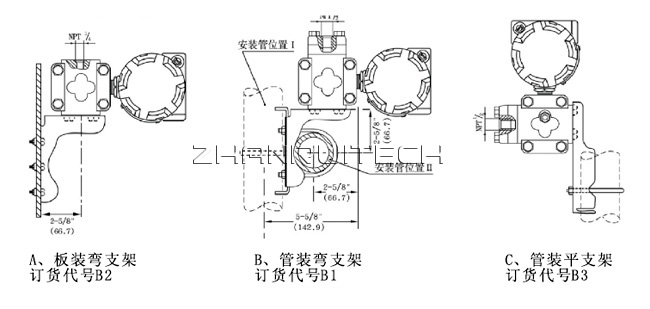

电容式压力变送器,1151电容式压力变送器安装方式：
