自整定PID调节仪_阀位控制PID调节仪

自整定PID调节仪_阀位控制PID调节仪概述

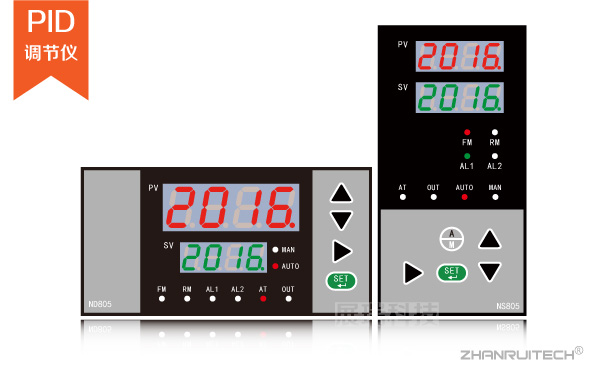

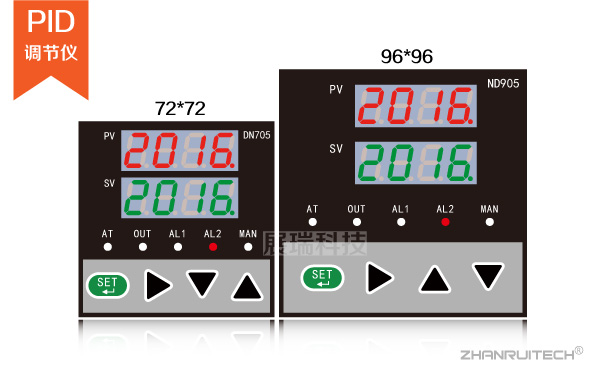

ZR-ND80系列自整定PID调节仪（光柱显示调节仪）集数字显示、光柱模拟显示与一体，可对温度、压力、液位、速度等测量信号进行数字显示控制。仪表面板高亮LED数字显示，加之双光柱模拟显示，清晰直观。

自整定PID调节仪_阀位控制PID调节仪特点

◎ 适用于需要进行高精度测量控制的系统。
◎ 可取代伺服放大器直接驱动执行机构（如阀门等）。
◎ 可自动跟随阀位反馈值进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。
◎ 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
◎ 可同时两路输入并显示测量信号及阀位反馈信号。
◎ 可分别带有一路模拟量控制输出或开关量控制输出--继电器正转、反转控制及一路模拟量变送输出，适用于各种测量控制场合。
◎ 可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
◎ 采用双LED数码（可同时显示测量值+阀位反馈值、输出量）+双光柱（可同时显示测量值+阀位反馈值输出量，◎ 光柱显示分辨率达101线）显示。使显示更为清晰直观。

自整定PID调节仪_阀位控制PID调节仪参数

规格		说明
功能		·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S ·多种输出功能:Relay,SSR ·通讯功能: RS485 ·变送(PV)输出:DCV,DCI ·馈电输出:DC24V
电源		85-260VAC 50/60Hz
显示类型		LED显示 [PV显示红色] [SV显示绿色] ｜ LED光柱显示[红色]
显示精度		±0.2%F.S
设定类型		面板按键设定
输入	热电偶	K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
	RTD	Cu50,Pt100,
	模拟信号	0-5VDC,1-5VDC,0-10mADC,4-20mADC
	采样时间	0.5秒
PID控制输出		PWM输出，正反转控制输出，电压/电流输出
		比例带：0.1-9999%FS 积分时间：0-3600秒微分时间：0-3600秒
		周期：1-200秒手动预置：0-100%
		动作死区：0-100% 正/逆动作：可切换
事件	事件种类	测量值（PV）、偏差（DEV）、偏差绝对值（\|DEV\|）、断线报警（LBA）
事件	输出动作	带回差输出 ON/OFF全量程
变送输出	输出种类	测量值(PV)、设定值（SV）
变送输出	输出规格	电压：0-5VDC或1-5VDC 输出能力≤250Ω 电流：0-20mADC或4-20mADC 负载：≤500Ω
通讯	协议	MODBUS协议
